Antriebsvorrichtung für ZENIA Schiebetore

Modernste Elektronik für höchste Zuverlässigkeit

Ganz gleich, ob Sie Ihr Tor absichern oder sich einfach nur den Alltag etwas leichter machen wollen – der Einbau einer Antriebsvorrichtung für Garagentore oder Schiebetore ist die ideale Lösung. Im Hinblick auf die Automatisierung ist es jedoch unerlässlich, in ein leistungsfähiges System zu investieren, um insbesondere Blockierungen beim Öffnen oder Schließen zu vermeiden. Der Torantrieb Zenia von Avidsen ist ein Produkt mit ausgezeichnetem Preis-Leistungs-Verhältnis mit intelligenter Elektronik und robusten Teilen. Sie haben die Wahl zwischen einem automatischen Modus, bei dem das Schließen des Tors nach 2 Minuten beginnt, und einem halbautomatischen Modus mit ferngesteuertem Schließen. Das System ermöglicht es Ihnen, je nach der Konfiguration Ihrer Außenanlage eine Öffnungsrichtung nach rechts oder links zu programmieren. Ihr Schiebetor kann auch mit 2 Öffnungsarten betrieben werden: eine vollständige Öffnung durch Drücken der Taste „Vollständige Öffnung“ auf einer der Fernbedienungen und eine Teilöffnung, um einen Fußgänger passieren zu lassen. In diesem Fall öffnet sich das Tor nur um 1,20 m. Wenn Sie eine kompatible Video-Gegensprechanlage besitzen, können Sie diese beiden Öffnungsoptionen auch auf dem Anlagengehäuse im Haus einstellen.

Ein sicherer und anpassbarer Mechanismus

Der Hersteller hat bei diesem Spitzenprodukt besonderes Augenmerk auf das Sicherheitsniveau des Systems gelegt. Der Intensitätsgrad der Hinderniserkennung sowie die Öffnungs- und Schließgeschwindigkeit sind einstellbar. Diese Einstellungen sind wichtig, wenn Sie Kinder oder Haustiere haben, die durch das Tor gehen könnten. Wenn er ein Hindernis erkennt, stellt der Torantrieb die Kraftanwendung sofort ein. Sie müssen sich also keine Sorgen machen, dass Ihr Auto und Ihr Mechanismus ernsthaft beschädigt werden, wenn Sie nicht merken, dass sich das Tor schließt. Darüber hinaus verfügt dieses Antriebsset über den Modus „automatisches Schließen“ und einen „kollektiven“ Modus, die es ermöglichen, das Tor nach einer Hinderniserkennung wieder zu öffnen und die Zeitverzögerung neu zu starten. Die ebenfalls zu installierenden Fotozellen verstärken die Sicherheit Ihres automatisierten Systems. Sie senden einen Infrarotstrahl von einem Ende des Tores zum anderen. Wenn dieser durch ein Hindernis „durchtrennt“ wird, stoppt das Tor und öffnet sich wieder. Dieses System minimiert das Risiko eines Aufpralls. Solange der Strahl unterbrochen ist, schließt das Tor nicht. Nach 3 Minuten Blockierung bleibt das Tor offen und schaltet in Stand-by. Dieses System ist nicht nur sicher, es ist auch praktisch – zum Beispiel bei einem Umzug. Zudem beginnt die Öffnung schrittweise und die letzten Zentimeter vor dem Schließen ist die Bewegung verlangsamt, was Ihnen und Ihrer Familie ein zusätzliches Maß an Sicherheit bietet.

Der Betrieb des Schiebetorantriebs Avidsen Zenia beruht einem elektrischen System. Leider ist es nicht ausgeschlossen, dass ein Stromausfall den Motor außer Betrieb setzt. In diesem Fall können Sie Ihr Tor von Hand öffnen, indem Sie es auf der am Boden befestigten Schiene schieben. Dazu wird einfach der Getriebemotor ausgekuppelt, der unter der Motorabdeckung zugänglich ist.

Komplette Bausätze für den schnellen Einbau

Ihr Torantrieb Zenia von Avidsen wird Ihnen mit einem kompletten Bausatz geliefert, der alle für den Einbau erforderlichen Ersatzteile und Zubehörteile enthält. Wenn Sie mit elektrischen Verkabelungen vertraut sind, können Sie Ihren Torantrieb selbst installieren. Andernfalls empfehlen wir dringend, diese Installation von einem Fachbetrieb durchführen zu lassen. Dieser wird sowohl Ihre Fernbedienungen einrichten als auch die Motorgehäuse mit Zahnstangen befestigen und an das elektrische System anschließen.

Was sind die Unterschiede zwischen dem 12V- und dem 24V-Torantrieb Zenia von Avidsen?

Der 24-V-Torantrieb hat ein deutlich höheres Drehmoment als der 12-V-Antrieb und reagiert daher etwas schneller.

Die Instandhaltung Ihres automatischen Tors

Je nach Bauart Ihres Tors und des von Ihnen gewählten Systems wird empfohlen, die Teile zu schmieren, damit sie funktionsfähig bleiben (sofern sie nicht abgedichtet sind). Beispielsweise sollten Sie die Räder oder Scharniere regelmäßig schmieren, um sicherzustellen, dass das Tor richtig öffnen und schließen kann. Um sicherzugehen, dass Ihr Mechanismus ordnungsgemäß gewartet wird, beachten Sie die Avidsen-Herstellerempfehlungen. Eine gute Instandhaltung ist die Garantie für ein über viele Jahre zuverlässiges System!

Der Torantrieb Zenia lässt sich der gewünschten Öffnungsrichtung anpassen

Öffnen des Tors von rechts nach links (DG) von der Innenseite Ihres Grundstücks aus gesehen.

Öffnen des Tors von links nach rechts (GD) von der Innenseite Ihres Grundstücks aus gesehen.

Verwenden Sie im Falle eines Stromausfalls die manuelle Motorauskupplung.

Um das Tor manuell bewegen zu können, muss das Untersetzungsgetriebe ausgekuppelt werden. Entfernen Sie die Motorabdeckung und schwenken Sie den Kupplungshebel nach rechts.

Sicheres Schließen des Tors: Tor stoppt bei Hindernissen und fährt zurück.

Es gibt mindestens 2 Detektionsstufen, um die Sicherheit der Torführung zu gewährleisten:

Fotozellen: Wenn während des Schließvorgangs ein Gegenstand oder eine Person den Infrarotstrahl zwischen den beiden Fotozellen unterbricht, hält das Tor an und öffnet sich wieder. Wenn das automatische Schließen aktiviert ist, startet die Zeitverzögerung. Wenn der Lichtstrahl der Fotozellen am Ende der Zeitverzögerung unterbrochen wird, wartet das Tor, bis der Lichtstrahl wieder freigegeben wird, bevor es sich schließt. Wenn der Lichtstrahl nach 3 Minuten noch immer nicht freigegeben wurde, wird der automatische Schließvorgang unterbrochen und das System schaltet in den Stand-by-Modus.

Hinderniserkennung: Das Tor kann während seiner Bewegung auf ein Hindernis stoßen. Wenn der Motor zu viel Kraft aufwenden muss, hält das Tor aus Sicherheitsgründen an, übt keinen weiteren Druck aus und das Blinklicht sendet 30 Sekunden lang Doppelblitze aus. Wenn die Hinderniserkennung beim Schließvorgang erfolgt und das Tor sich im Betriebsmodus „automatisches Schließen" oder „kollektiv" befindet, wird das Tor geöffnet und die Zeitverzögerung beginnt von vorne.

Fußgängerdurchgang: Teilöffnung des Tors.

Es gibt zwei Arten von Steuerbefehlen, um das Tor zu bedienen:

Anforderung einer kompletten Öffnung: Aktivierung über eine programmierte Fernbedienungstaste für die vollständige Öffnung oder über den potenzialfreien Kontakt-Eingang (über eine Gegensprechanlage).

Anforderung einer teilweisen Öffnung: Anstatt sich vollständig zu öffnen, öffnet sich das Tor nur um 1,20 m. Aktivierung durch eine für Teilöffnung programmierte Fernbedienungstaste oder durch den potenzialfreien Kontakt-Eingang (über eine Video-Gegensprechanlage).

Der Torantrieb Zenia kann mit einer durch Solarzellen aufgeladenen Batterie betrieben werden

Dieser Torantrieb kann vollständig mit Solarenergie betrieben werden. Ein Set mit Batterie und Solarmodul (nicht mitgeliefert) ist erhältlich, das anstatt der 230V-Stromversorgung angeschlossen werden kann.

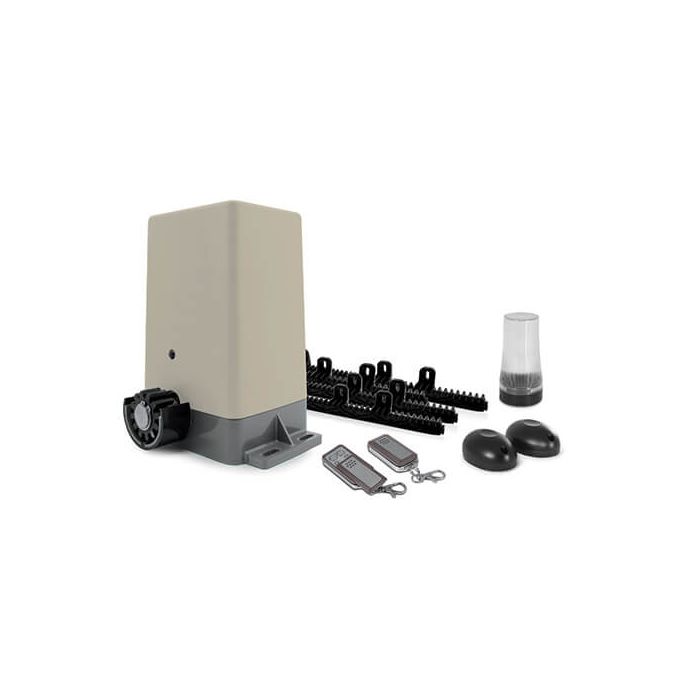

Zenia Torantrieb: ein kompletter Bausatz

• 1: Getriebemotor = 24V- oder 12V-Motor
• 2: 8 Zahnstangen zu je 50 cm (insgesamt 4 m)
• 3: 24V- oder 12V-Blinklicht
• 4: Zwei Fernbedienungen
• 5: Fotozellen und ihre Schrauben
• 6: Schraube Durchmesser 5 mm x Länge 25 mm mit Sechskantkopf zur Befestigung der Zahnstangen
• 7: Vierundzwanzig Unterlegscheiben mit 7 mm Durchmesser
• 8: Zwei Kabel für Ersatzbatterie (Batterie nicht enthalten)
