7-Zoll-Video-Gegensprechanlage, die mit Ihrem Smartphone verbunden ist - Connect - Extel

Produktvorteile:

• Einfache und schnelle 2-Draht-Installation zwischen der Türsprechanlage und dem Monitor

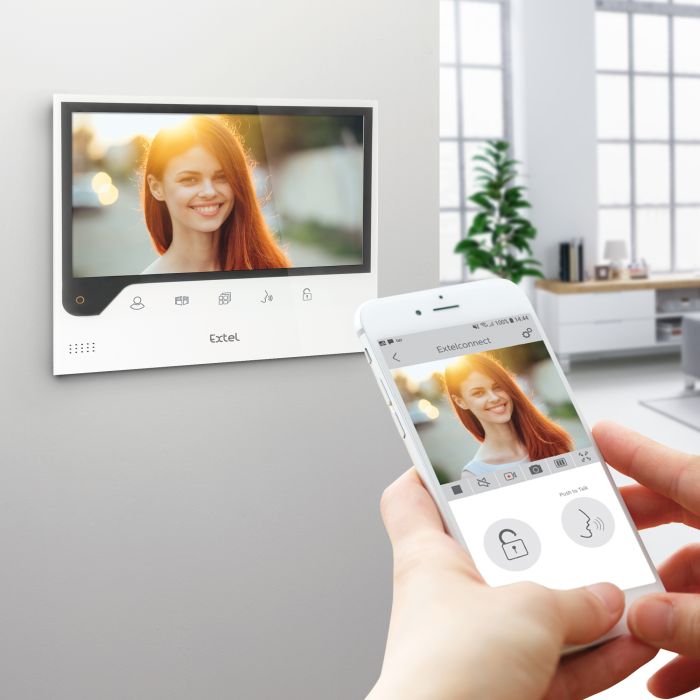

• Begrüßung von Besuchern und Öffnung der Tür von zu Hause aus oder von unterwegs
über Ihr Smartphone
• Fotoaufzeichnung der Besucher auf dem internen Speicher
• Monitoring-Funktion zur einfachen Überwachung Ihres Eingangs
• Doppelte Steuerung von Schloss UND Tor
• Nachtsicht
• Namensschild und Taste beleuchtet
• Türsprechanlage und Regenschutz aus Aluminium

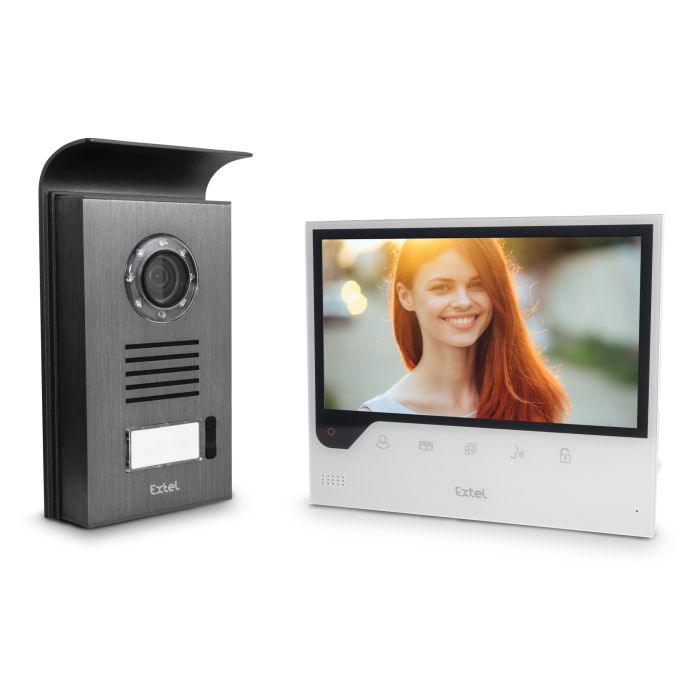

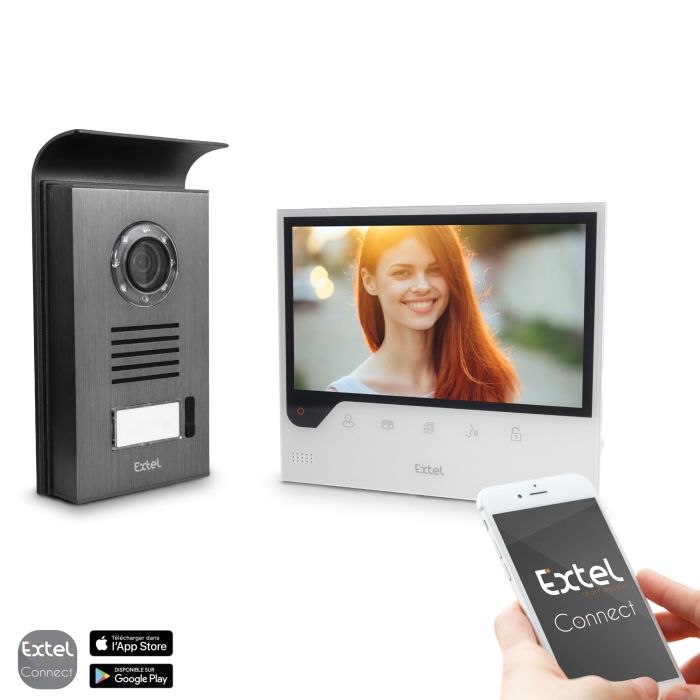

Inhalt des Sets:
• 1 x7"-Farbmonitor mit berührungsempfindlichen Tasten und WLan
• 1 Türsprechanlage
• 1 Aluminium-Regenschutz
• 1 Wandhalterung für Monitor

Technische Merkmale:

2-Draht-Verkabelung
Max. Entfernung Türsprechanlage/Kamera - Bildschirm: 100 m
Schloss- UND Torsteuerung
Klingel mit 6 Klingeltönen
Schallpegel: 85dB

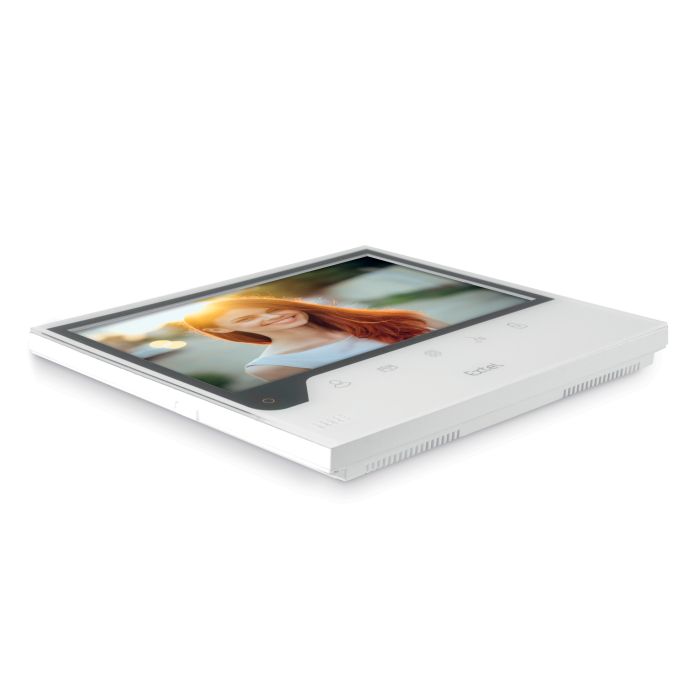

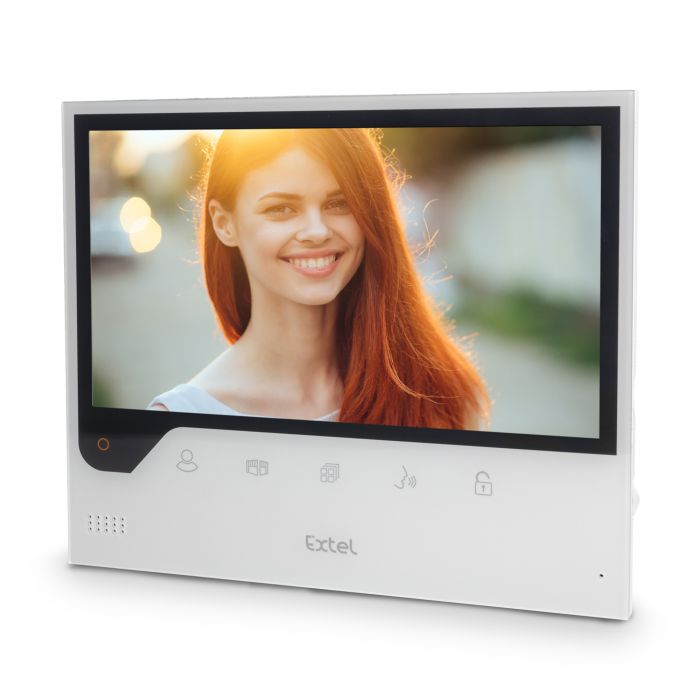

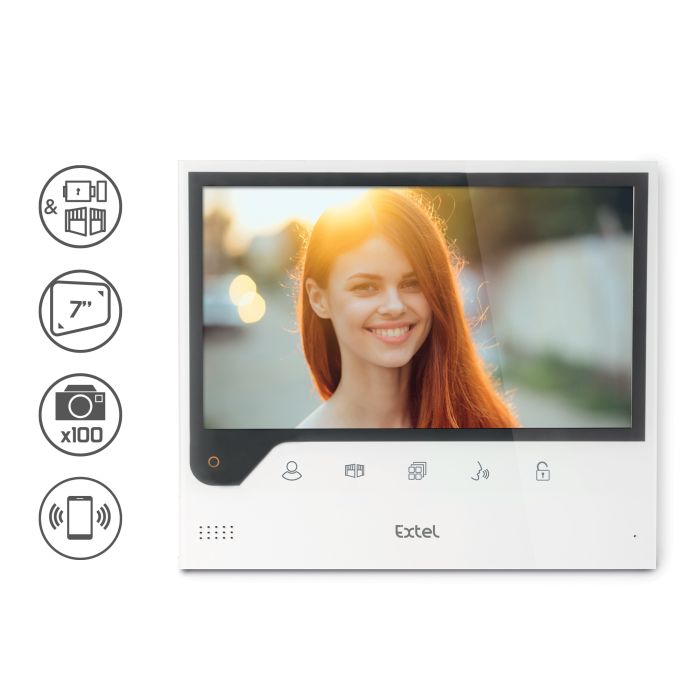

Merkmale des Bildschirms
Diagonale: 7" (18 cm)
Auflösung: 800 x 480 Pixel
- Fotospeicher: Max. 100
Montage: Wandbefestigung

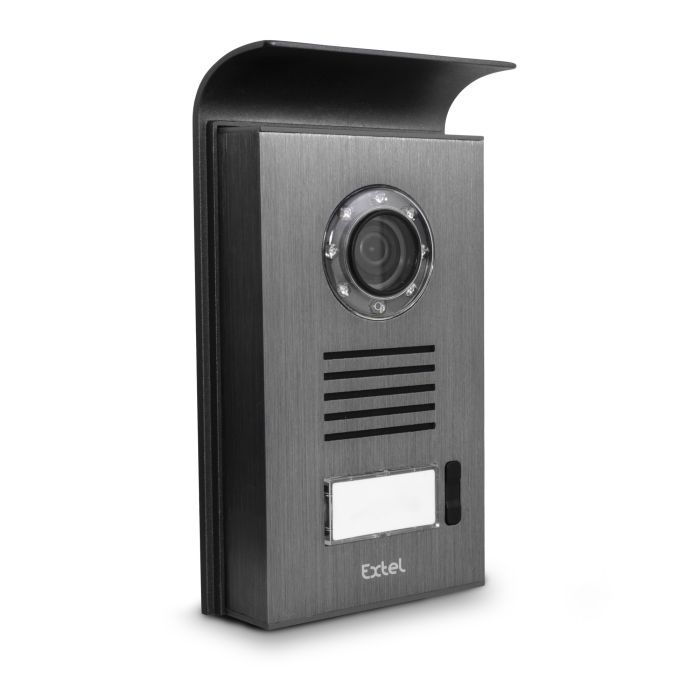

Merkmale der Türsprechanlage
Sensor: C-MOS-Farbe 650TVL
- Blickwinkel: H70°/ V55°
Objektiv: orientierbar
Nachtsicht: Unsichtbare IR-LEDs
Beleuchtete Klingeltaste: Nein
Beleuchtetes Namensschild: Ja
Steuerung Türöffner: 12V / 1,1A max.
Torsteuerung: Schaltleistung 12V / 2A max.
Montage: Aufputzmontage
Helligkeit + Kontrast + Ringvolumen + Farbe einstellbar
Monitoroberfläche: grauer und schwarzer Kunststoff
Türsprechanlage: schwarzes und graues Aluminium
Elektrische Eigenschaften 24V DC / 550mA / 13,2W
Betriebstemperatur -20°C / +50°C
Monitorverwendung: Innenbereich
Türsprechanlage: Außenbereich (IP44)
Nur Produkteigenschaften
Abmessungen des Monitors: 150 (H) x 175 (B) x 14 (T) mm
Abmessungen Türsprechanlage: 185 (H) x 100 (B) x 46 (T) mm
Gewicht: 1,0 kg
Merkmale Set Abmessungen: 210(H) x 315(B) 97(T) mm
Gewicht: 1,4 kg
CE-Norm und Zertifizierung, RoHS, REACH

2 Jahre Garantie

Technische Daten zu Extel Connect

• Verkabelung: 2 Drähte
• Max. Entfernung Türsprechanlage/Kamera - Bildschirm: 100 m
• Steuerung vom Bildschirm aus möglich: Öffnen eines Schlosses (Schlupftür) UND eines Tors
• Klingel: 6 Klingeltöne
• Schallpegel: 85 dB
• Merkmale Bildschirm
  • Diagonale: 7" (18 cm)
  • Auflösung: 800 x 480 Pixel
  • Foto-Speicherung: Max. 100
  • Befestigung: an der Wand
• Merkmale Türsprechanlage
  • Sensor: C-MOS Farbe 650TVL
  • Blickwinkel: H70°/ V55°
  • Objektiv: schwenkbar
  • Nachtsicht: Unsichtbare IR-LEDs
  • Beleuchtete Klingeltaste: Nein
  • Beleuchtetes Namensschild: Ja
  • Steuerung Türöffner: Max. 12V / 1,1A
  • Torsteuerung: Schaltleistung 12V / 2A max.
  • Montage: Aufputzmontage
• Helligkeit + Kontrast + Klingelvolumen + Farbe einstellbar
• Ausführung
  • Monitor: grauer und schwarzer Kunststoff
  • Türsprechanlage: schwarzes und graues Aluminium
• Elektrische Eigenschaften 24V DC / 550mA / 13,2W
• Betriebstemperatur -20°C / +50°C
• Monitorverwendung: Innenbereich
• Türsprechanlage: Außenbereich (IP44)
• Nur Produkteigenschaften
  • Abmessungen Monitor: 150 (H) x 175 (B) x 14 (T) mm
  • Abmessungen Türsprechanlage: 185 (H) x 100 (B) x 46 (T) mm
  • Gewicht: 1,0 kg
• Merkmale Set
  • Abmessungen: 210 (H) x 315 (B) 97 (T) mm
  • Gewicht: 1,4 kg
  • CE-Norm und Zertifizierung, RoHS, REACH

Inhalt des Sets:

• 1 x7"-Farbmonitor mit berührungsempfindlichen Tasten und WLan
• 1 Gegensprechanlage
• 1 Aluminium-Regenschutz
• 1 Wandhalterung für Monitor

Wie wird die vernetzte Video-Gegensprechanlage Extel Connect eingebaut?

Hinweis: Wenn Sie Ihr Produkt vor der Installation ausprobieren, stellen Sie den Monitor auf eine ebene Fläche und achten Sie darauf, dass sich die Gegensprechanlage und der Monitor nicht im selben Raum befinden, da die Video-Gegensprechanlage ansonsten einen schrillen Ton abgibt (Rückkopplungseffekt)

Installieren der Gegensprechanlage

1. Entfernen Sie die Schraube unter der Gegensprechanlage (1)
2. Kippen Sie die Gegensprechanlage nach vorne (2)
3. Die Linse der Anlage sollte in einer Höhe von etwa 1,60 m angebracht werden (3)
4. Befestigen Sie den Regenschutz mit Schrauben (5) und legen Sie eine Silikon*-Dichtung (4) zwischen Visier und Wand ein, um das Einsickern von Wasser zu verhindern. *Kein Silikon auf Essigsäurebasis verwenden (Essiggeruch)
5. Schließen Sie die Drähte gemäß dem Schaltplan an (Abb.6)
6. Schieben Sie die Türsprechanlage auf den Regenschutz (7)
7. Setzen Sie die Befestigungsschraube (8) wieder ein.

Verkabelung der Gegensprechanlage Extel Connect Um Störgeräusche und Funktionsstörungen zu vermeiden, darf das Kabel Ihrer Video-Gegensprechanlage nicht im gleichen Kabelrohr wie die Stromkabel verlegt werden. Achtung: Auf keinen Fall zur Erhöhung des Leiterquerschnitts Drähte doppelt verlegen. Bei einem Kurzschluss an der Leitung wird ein Schutz ausgelöst. Die Stromversorgung trennen und nach 10 s wieder verbinden.

Anschluss der Video-Gegensprechanlage

Wichtig: Sämtliche Merkmale in Bezug auf die maximale Kabellänge laut Tabelle sind gleichzeitig einzuhalten.

Zu verwendende Kabel:

• 2 Drähte 0,75mm², bis zu 25 m
• 2 Drähte 1,5 mm2, 5 bis 100 m

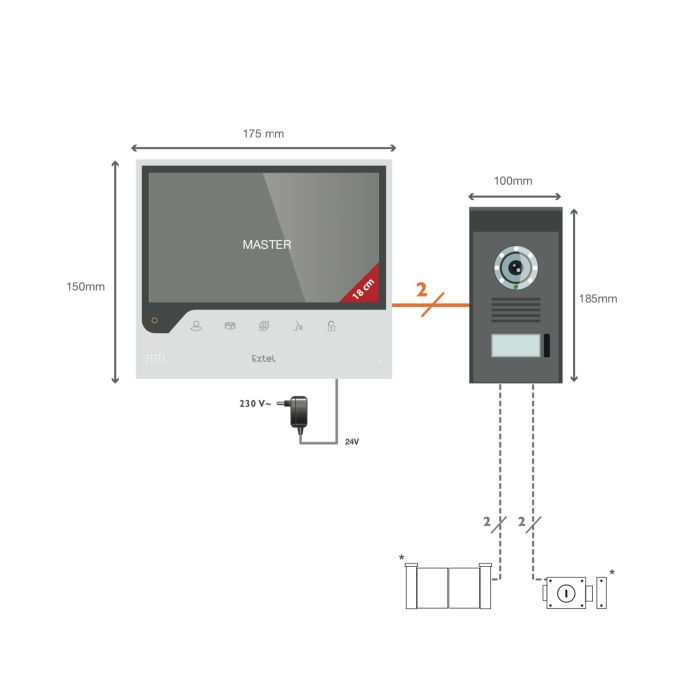

1. Schließen Sie die Drähte entsprechend dem Schaltplan an. Klemmen 1 und 2 des Monitors an Klemmen BUS+ BUS- der Gegensprechanlage
2. Um die Gegensprechanlage anzuschließen, werden nur 2 Drähte für alle Funktionen benötigt: Klingel, Videobild, Gegensprechanlage und Öffner (Türöffner und automatische Toröffnung).

Zwischen Bildschirm und Türsprechanlage ist keine Polarität zu beachten. Auch bei der Verkabelung mit einem elektrischen Türöffner oder einem Torantrieb ist keine Polarität zu beachten.

Wichtig: Für die Verkabelung beziehen sie sich bitte auf das Etikett auf der Rückseite des Monitors und auf der Rückseite der Türsprechanlage.

Anschluss eines Türöffners oder elektrischen Schlosses

Anschluss direkt an den Klemmen 5 und 6 auf der Rückseite der Türprechanlage (ohne Beachtung der Polung). Beachten Sie, dass diese Funktion nur möglich ist, wenn der Bildschirm das Außenvideo anzeigt. Zur Bestätigung erscheint eine Kontrollleuchte. Wichtig: Der Türöffner bzw. das elektrische Schloss, das Sie installieren werden, muss unbedingt einen mechanischen Speicher besitzen, wie alle EXTEL-Artikel. Für die Verkabelung ist das Etikett auf der Rückseite der Türsprechanlage zu beachten.

Anschluss eines Torantriebs

Dieser wird direkt an den Klemmen 3 und 4 auf der Rückseite der Türsprechanlage angeschlossen. Die Türsprechanlage löst einen potentialfreien Kontakt aus, der an die Türöffner-Taste anzuschließen ist. Beachten Sie, dass diese Funktion nur möglich ist, wenn der Bildschirm das Außenvideo anzeigt. Zur Bestätigung erscheint eine Kontrollleuchte.

Wichtig: Die Kamera sollte nicht direkt der Sonne oder einer reflektierenden Fläche ausgesetzt sein. Zudem ist darauf zu achten, dass die Halterung der Türsprechanlage richtig in der dafür vorgesehenen Vertiefung am Regenschutz sitzt. Tipp: Zum Schutz der Drähte vor Beschädigung und Witterungseinflüssen wird eine Kabelrohr empfohlen.

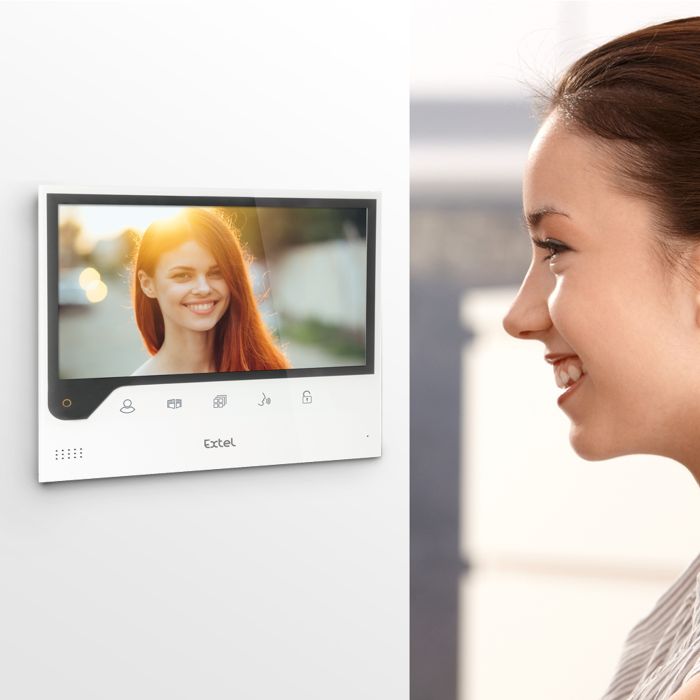

Installation des Monitors (Bildschirm)

1. Die Wandhalterung (2) so befestigen, dass sich der Bildschirm des Monitors in ca. 1,60 m Höhe befinden.
2. Die Drähte, die von der Türsprechanlage (4) kommen, anschließen.
3. Die Kabel des Adapters (3) auf der Rückseite des Monitors anschließen (noch nicht ans Stromnetz anschließen). Achtung: Polarität beachten (rote und schwarze Hülsen).
4. Den Monitor (1) auf der Wandhalterung (2) anbringen.
5. Stecken Sie den Stecker des Netzteils in die 230-V-Wandsteckdose.

Leitfaden zur Fehlerbehebung durch Fehlerdiagnose

Monitor lässt sich nicht einschalten

Dies bedeutet, dass der Monitor nicht mit Strom versorgt wird. Anschluss der Stromversorgung prüfen. Überprüfen Sie die Position der Ein-/Austaste

Schlechtes Bild und/oder Ton

Störungen dieser Art sind umgebungsbedingt. Entweder liegt ein Problem bei der Installation oder eine Störung durch ein anderes Element vor. Prüfen, dass die verwendeten Kabel den richtigen Querschnitt haben und sich die Verbindungskabel der Video-Gegensprechanlage nicht im gleichen Kabelrohr wie das 230V-Kabel befinden. Wir empfehlen, die ordnungsgemäße Funktion Ihres Produkts mithilfe eines Tests über kurze Distanz (Kabel min. 2 m / max. 5 m) zu prüfen.

Bild zu hell

Achten Sie auf die Position der Kamera. Setzen Sie das Kameraobjektiv nicht direktem Sonnenlicht oder einer reflektierenden Oberfläche aus

Kein Ton von der Türsprechanlage

Möglicherweise sind Insekten im Spiel. Sicherstellen, dass die Mikrofonöffnung Ihrer Sprechanlage nicht verstopft ist.

Monitor (Bildschirm) aus (LED-Anzeige aus)

Falsche Verbindung oder Kurzschluss in der Leitung. Anschlussproblem lösen, Stromversorgung 10 s lang trennen, dann wieder herstellen. Überprüfen Sie die Position der Ein-/Ausschalttaste

Der Monitor ist nicht mit der ADSL-Box gepaart

Stellen Sie sicher, dass die Box mit einem 2,4GHz WLan und nicht in 5GHz betrieben wird

Ich erhalte die Benachrichtigung, aber das Telefon klingelt nicht

Aktivieren Sie in den Anwendungseinstellungen den „Ton“

Keine Anrufbenachrichtigung

Überprüfen Sie in den Anwendungsparametern, ob der Modus „Benachrichtigung“ aktiviert ist. In den Telefoneinstellungen sicherstellen, dass der Modus Energieeinsparungen für die App Extelconnect deaktiviert ist. Auf IOS sicherstellen, dass die Benachrichtigungen für die App Extelconnect aktiv sind.

Blauer Bildschirm auf dem Smartphone

Prüfen Sie, ob der Videostream nicht auf null steht

Ich kann den Besucher in der App nicht hören

Stellen Sie sicher, dass der Ton nicht stumm geschaltet ist
