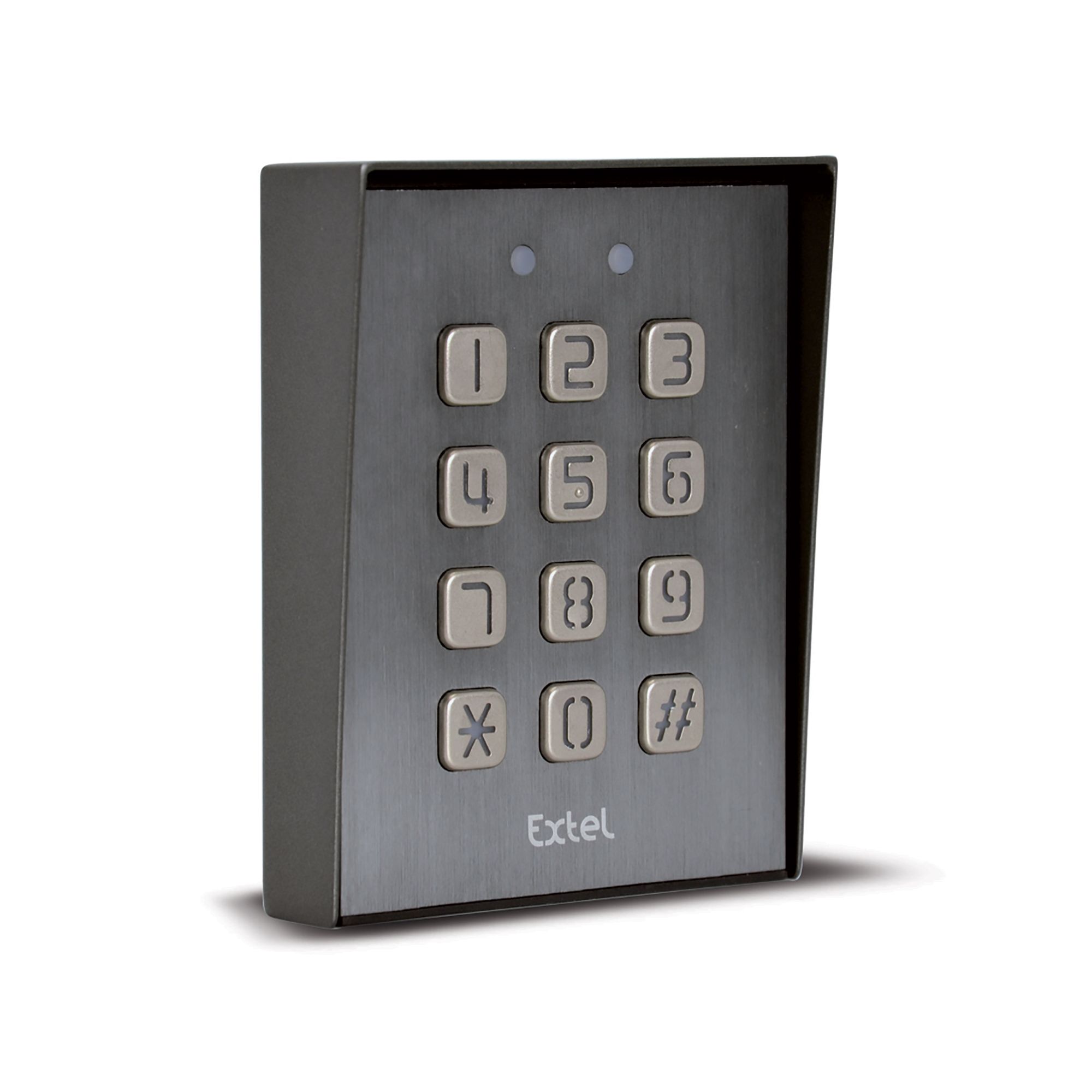

Kabelgebundener Digicode für Mechanismus mit Trockenkontakt - einfach zu programmieren - Klavy 3 - Extel - 109115

Der universelle kabelgebundene Digikode Klavy 3 von Extel ermöglicht es, die Verriegelung verschiedener Arten von Schlössern, motorisierten Türen und Toren zu kontrollieren. Er ist mit einem Großteil der Schließmechanismen kompatibel, die einen Trockenkontakt besitzen: elektrischer Türöffner für Schlupftüren, Tor- und Garagentormotoren.

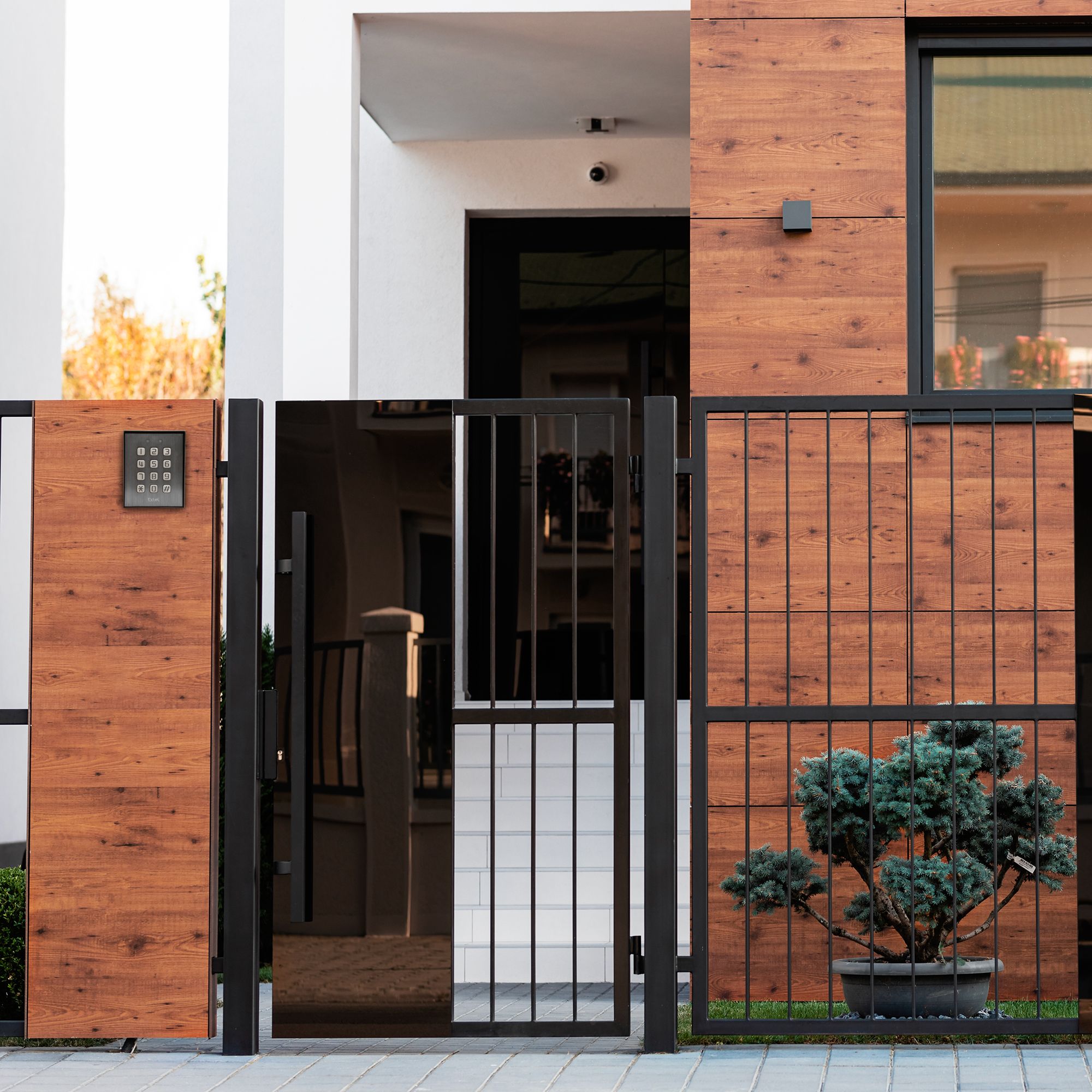

Mit einer Codetastatur, deren Kombination nur eine begrenzte Anzahl von Personen besitzt, ist der Zugang zum Eigentum sicher und begrenzt. Somit eignet sich dieses Zubehör für die Zugangskontrolle eines Privatgrundstücks, kann aber auch für ein Gebäude mit mehreren Wohnungen, ein Geschäftslokal (Büro mit beschränktem Zugang für Mitarbeiter) oder ein Industriegelände verwendet werden.

Den universellen kabelgebundenen Klavy 3 Digikode von Extel installieren

Schritt-für-Schritt-Anleitung zur physischen Installation der Tastatur

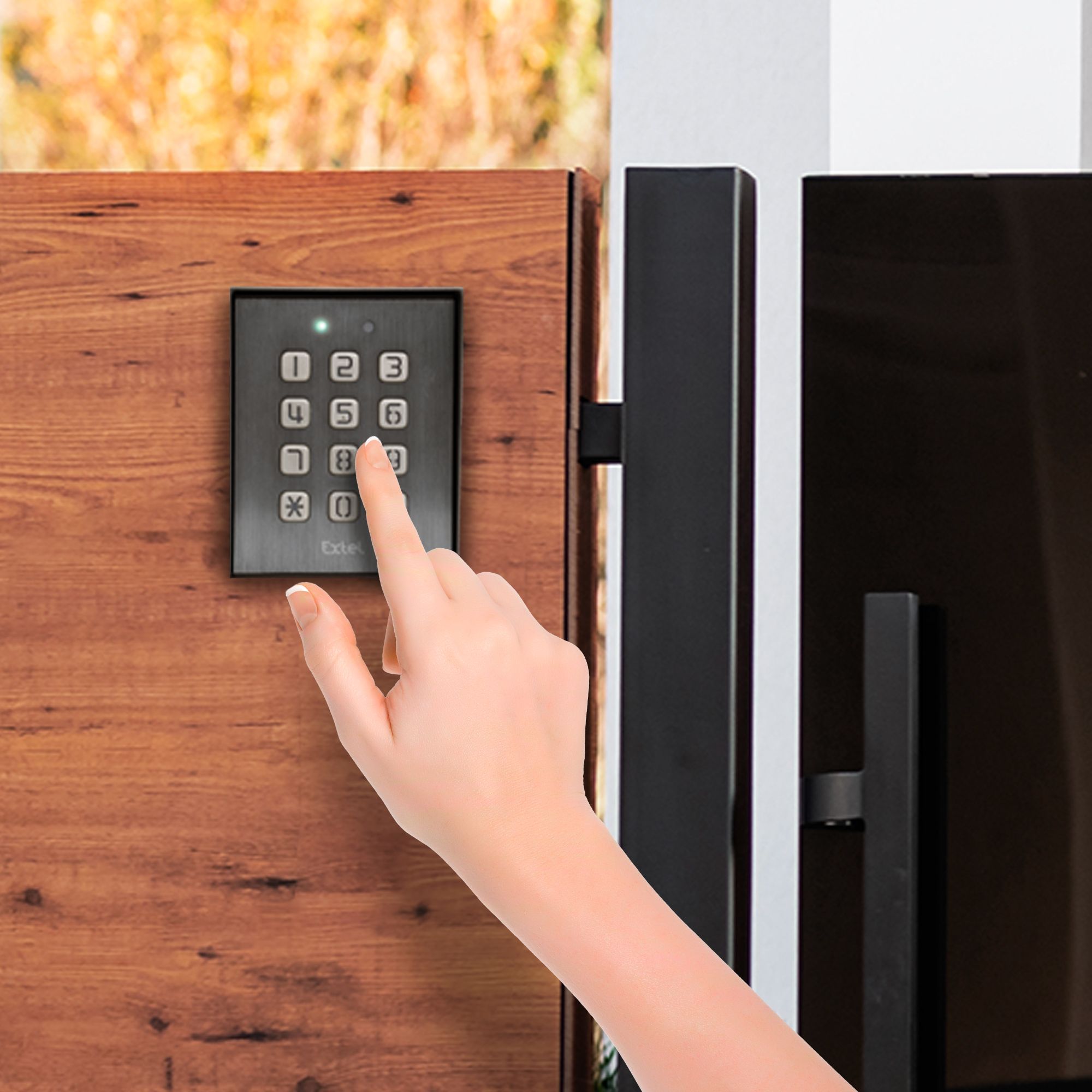

Die Extel Klavy 3-Tastatur wird vorstehend an der gewünschten Stelle angeschraubt (die benötigten Schrauben sind nicht im Lieferumfang enthalten). Beachten Sie hingegen, dass das Schutzvisier für die Tastatur bereits in die Tastatur integriert ist: Sie benötigen keine zusätzlichen Schrauben.

Der 12-V-Transformator (im Set enthalten) der Tastatur kann in Ihrem Schaltschrank auf der DIN-Schiene angebracht werden und erspart Ihnen alle möglichen Probleme mit der Stromversorgung. Die Verwendung dieses Transformators ist obligatorisch.

Unsere Tipps für die Installation Ihres universellen Digikodes

Achten Sie bei der Montage der Tastatur darauf, dass die elektrischen Anschlüsse gut geschützt sind. Stellen Sie sicher, dass Ihre elektrische Anlage den geltenden Normen entspricht, bevor Sie irgendwelche Manipulationen vornehmen, und vergessen Sie nicht, den Strom abzuschalten. Bringen Sie nach der Installation die Anschlussabdeckungen wieder an, damit die elektrischen Leitungen sofort geschützt sind.

Um die Codetastatur richtig zu positionieren, merken Sie sich:

• dass die Tastatur nicht an der Fassade angebracht werden sollte, die den vorherrschenden Winden ausgesetzt ist
• dass die Tastatur in einer Höhe angebracht werden sollte, die für einen Rollstuhlfahrer oder ein Kind in Ihrer Familie, das den Code allein eingeben müsste, um nach Hause zu kommen, erreichbar ist

Einstellen des Zugangscodes für Ihren Digikode

Führen Sie die Parametrierung Ihrer Tastatur an der Vorderseite des Gehäuses schnell und einfach durch. Um Ihre Tastatur zu programmieren, verfügen Sie über einen Mastercode, der nur zum Einstellen Ihres Zugangscodes verwendet wird. Hier ist, was Sie wissen müssen, um den Zugang zu Ihrer Wohnung mit dem Relaiscode zu sichern:

• Sie wählen ihn, den Code für den Zugang zu Ihrem Eigentum
• Wir empfehlen Ihnen dringend, einen Zugangscode zu haben, der sich stark vom Mastercode unterscheidet
• Sie können nur einen einzigen Code programmieren, aber die Möglichkeiten sind unendlich
• Bei der Auswahl Ihres Codes sollten Sie keine logische Abfolge zusammenstellen, sondern das Vorhandensein von Sonderzeichen nutzen, um sie in den Code zu integrieren
• Ändern Sie diesen Zugangscode aus Sicherheitsgründen regelmäßig; gehen Sie dabei über die Funktion "Zurücksetzen"

Die Funktionen des kabelgebundenen Universal Digikodes Klavy 3 von Extel

Ein Digikode, der unter vielen Umständen funktioniert

Klavy 3 von Extel ist vollständig für den Einsatz im Freien geeignet:

• Er besteht aus Aluminium und seine Tasten sind aus Edelstahl: garantierte Robustheit
• Sie verfügt über ein Regenschutzvisier, das bereits in die Tastatur integriert ist
• Sie ist nach IP44 gegen Staub und Regen zertifiziert

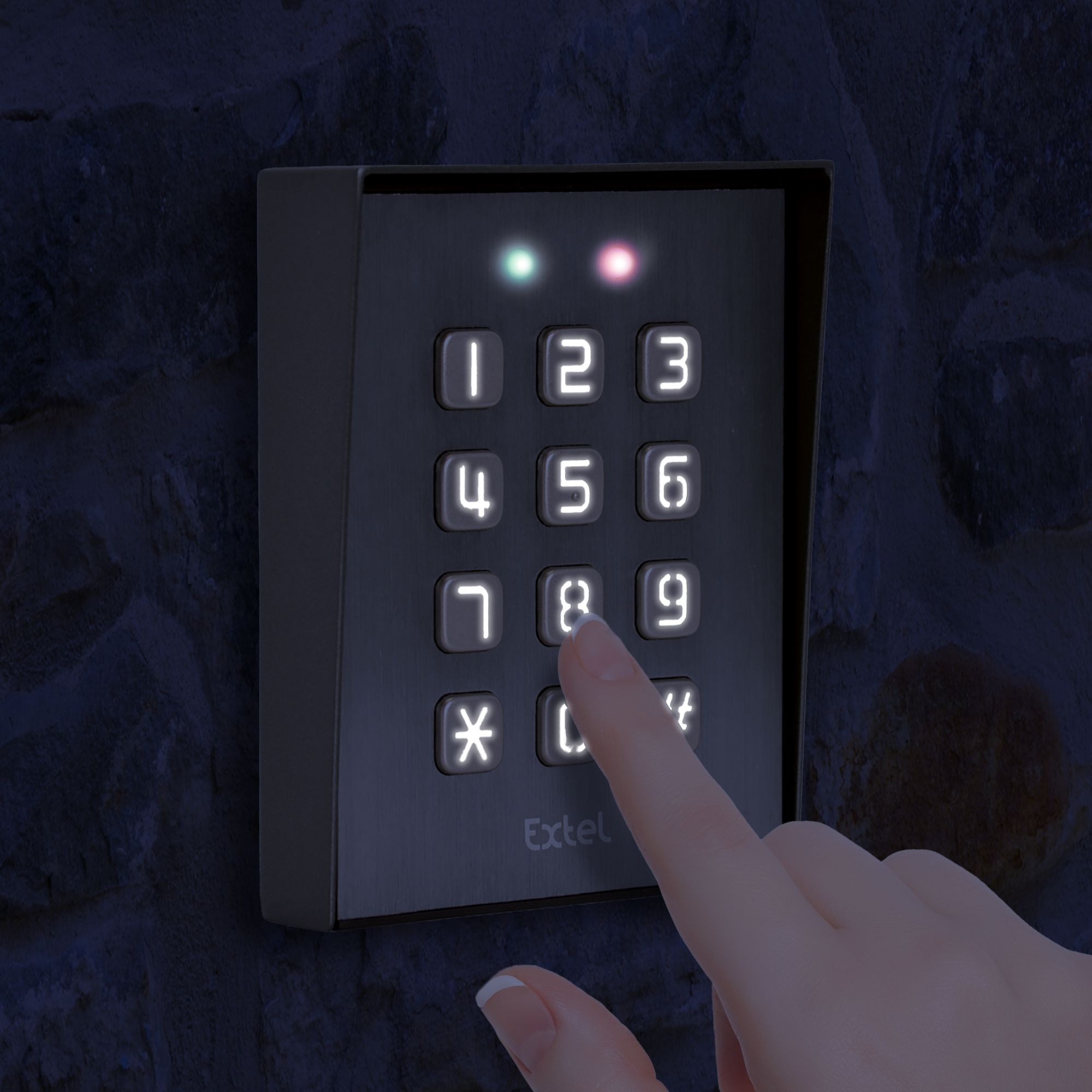

Die Tastatur ist hintergrundbeleuchtet, wenn es dunkel ist oder wenn die Helligkeit zu gering ist. Das ist praktisch, damit man den Code, den man eingibt, gut sehen kann! Beachten Sie auch, dass zu dieser Hintergrundbeleuchtung noch Signal-LEDs und ein akustisches Signal hinzukommen. Letzteres ist besonders nützlich, wenn eine hörgeschädigte Person den Code wählen muss.

Die Wahl der Zeitsteuerung

Bei der Einrichtung Ihrer Codetastatur können Sie auch die Öffnungsverzögerung wählen, nachdem Sie den Code eingegeben haben. Die Tastatur bietet eine Auswahl zwischen 1 und 99 Sekunden, und sie ist standardmäßig auf fünf Sekunden eingestellt. Aus Sicherheitsgründen empfehlen wir Ihnen, die Zeitspanne nicht zu lang zu wählen. Diese Zeit entspricht einem klassischen Impuls zum Öffnen eines elektrischen Türöffners.

Klavy 3 von Extel in Kombination mit anderem Zubehör

Ein Druckknopf. Bei Bedarf können Sie einen Druckknopf mit der Codetastatur verbinden, um den elektrischen Türöffner der Tür von innerhalb des Grundstücks zu öffnen. Die Drucktaste wird an der Tastatur an die Klemmen SW und GND angeschlossen.

Videotelefon oder Gegensprechanlage. Wenn Sie bereits eine Gegensprechanlage oder ein Videotelefon installiert haben und den Türöffner von diesem Zubehör aus öffnen, müssen Sie Klavy 3 an den Türöffner anschließen. Der 12-V-Ausgang der Gegensprechanlage/des Videotelefons muss in einen potenzialfreien Kontakt umgewandelt werden, der an die Tastatur angeschlossen wird.

Fernbedienungen. Auch wenn Sie die Extel Klavy 3-Tastatur installiert haben, können Sie weiterhin Ihre Fernbedienungen benutzen, die beispielsweise mit Ihrem motorisierten Tor oder Garagentor verbunden sind.

NB: Diese kabelgebundene Klavy 3 Universaltastatur von Extel ist mit dem elektrischen Schloss mit Schlossdurchführung Weca 90 von Extel kompatibel.

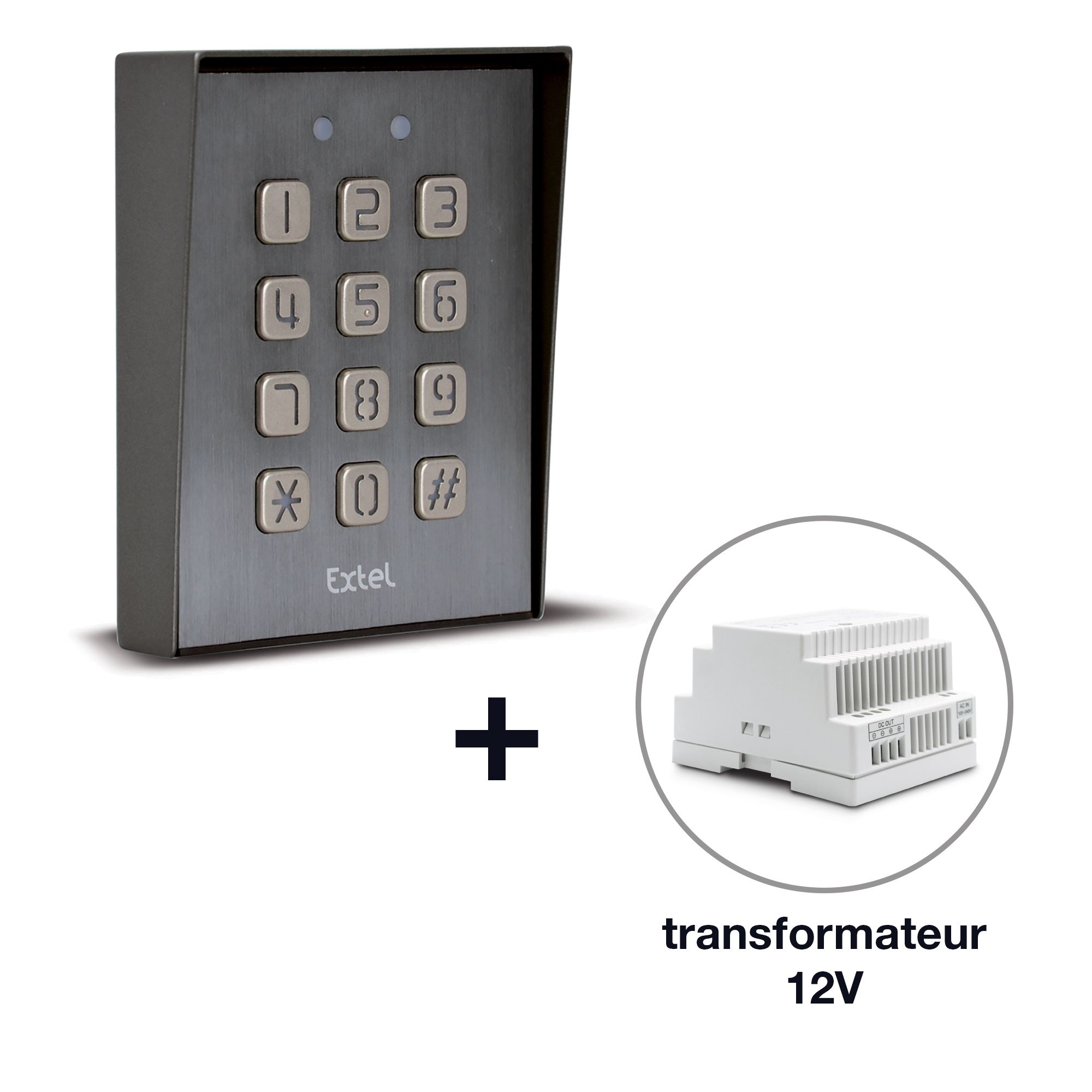

Inhalt des Kits

• 1 Tastatur aus Metall
• 1 in die Tastatur integriertes Schutzvisier
• 1 Transformator 12 V

Abmessungen der Tastatur, kompaktes Format:

• Höhe: 120 mm
• Breite: 97 mm
• Tiefe: 29 mm

Schlichtes Design für diese kabelgebundene Universaltastatur, mit der sich Extels Klavy 3 in jedes Immobiliendekor einfügt.
